SrCrO2H

Chemical Formula SrCrO2H
Composition Formula SrCrO2H

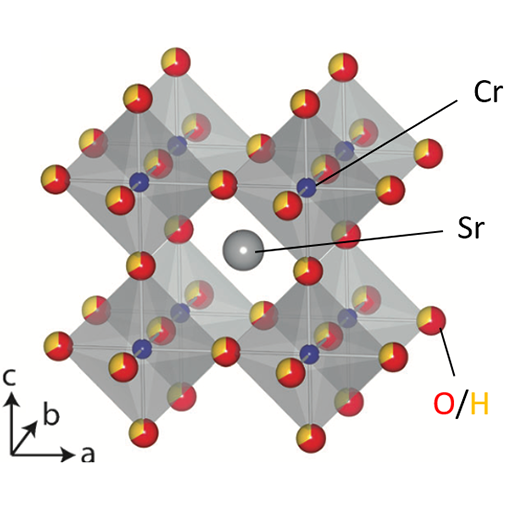

Crystal System Cubic
Space Group 221_Pm-3m
Lattice Parameter a = 3.8344(2) Å
b = 3.8344(2) Å
c = 3.8344(2) Å
α = 90°
β = 90°
γ = 90°
Characteristic

ペロブスカイト型構造を有するクロム酸水素化物。ヒドリドと酸化物イオンはdisorderしている。本系はCr 3d t2g軌道とは結合を形成しないヒドリドを含むにもかかわらず、Cr3+を有するペロブスカイト型酸化物LnCrO3に比べ高いネール点を有する反強磁性体である。これはtilitngが緩和されたことで反強磁性的なCr-O-Crの交換相互作用が強まったためと考えられる。

Synthesis Route

高圧合成
 SrH2 + SrO + Cr2O3
 1000℃, 5GPa

Properties

反強磁性体(TN ~ 380 K)

Applications

なし

References

C. Tassel, Y. Goto, Y. Kuno, J. Hester, M. Green, Y. Kobayashi, and H. Kageyama, ‘Direct Synthesis of Chromium Perovskite Oxyhydride with a High Magnetic Transition Temperature’ , Angew. Chem. Int. Ed. 53, 10377-10380 (2014).

Keywords
Note
